安普超五类模块安装说明书
时间：2011-11-29编辑：upit阅读：26094次
1.引言
本说明册介绍了带通用接线标签的安普面板和安装安普非屏蔽模块（Cat3类和5e类）的安装步骤。
注意：所有尺寸单位均为毫米(括号内尺寸为英寸)。图片均非比例图。
2.描述
该模块可容纳四对AWG 22-26号实心导线的安普超五类网线，或是AWG 22-26号的绞合线。导线绝缘层最大直径为1.27mm【0.050英寸】。
3.端接
仅将电缆护套剥至端接所需的长度。见上图。一般而言，根据端接方法的不同，最长剥除50.8mm【2英寸】既可满足所有应用。
绞合线剥离距离保持在距离端接头12.7mm【0.50英寸】以内。
遵守标签上的颜色编码。

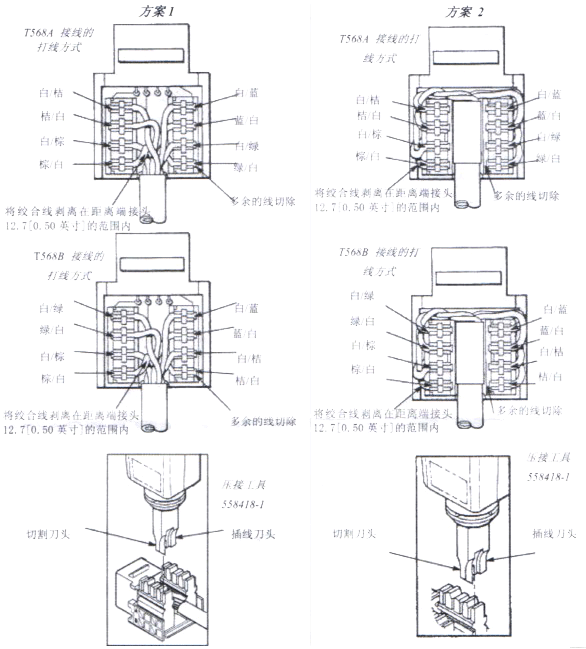

3.1方案1（见左图）安普超五类模块T568A/T568B接线的打线方式
1.将导线敷在导线压块之间，将导线护套与模块组件的后部对齐。
2.按照图中所示，使用适当的颜色代码槽将棕色线及后面相对颜色的线对编好（保持最小的松弛度，同时扭编线与端接头之间的距离应保持在12.7【0.50英寸】之内）。
端接过程中需要使用到压线工具558418-1，KRONE通用插线工具或压帽。
将压线工具设置为低压紧状态。有关所需的接线修整及切割方向，请参见图3所示。
3.使用558418-1工具将线压入到槽中，然后切除多余的线头。清除松动的线屑。注意：切割刀头和插线刀头的方向和位置。
4.重复步骤2和3，编好蓝色线对和前面相应颜色的线对。

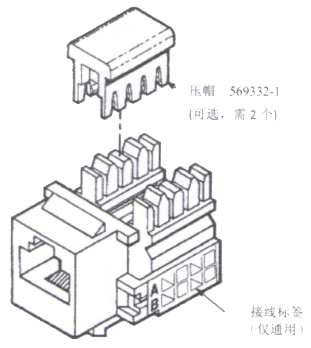

5.可使用选配的压帽进行端接，或是可用于提供额外的应力消除作用。
3.2方案2（用于提供额外的应力消除作用）（见上图）
1.向后直角将导线弯向电缆，将电缆插入到导线压块之间。
2.通过相对侧的空隙，向后拉线对和相对颜色的线对。绕压块绕线并将与相应颜色槽口相对应（保持线扭弯的同时实现最小的松弛度）。端接过程中需要使用到压线工具558418-1，KRONE通用插线工具或压帽。将压线工具设置为低压紧状态。有关所需的接线修整及切割方向，请参见图3所示。
3.使用工具将线压入到槽中，然后切除多余的线头。清除松动的线屑。
4.重复步骤2和3，编好蓝色线对和前面相应颜色的线对。
5.将导线相对压块按平。
