康普六类配线架安装指导
时间：2011-12-5编辑：upit阅读：5501次
PATCHMAX GS3 模块化配线架
安装步骤：

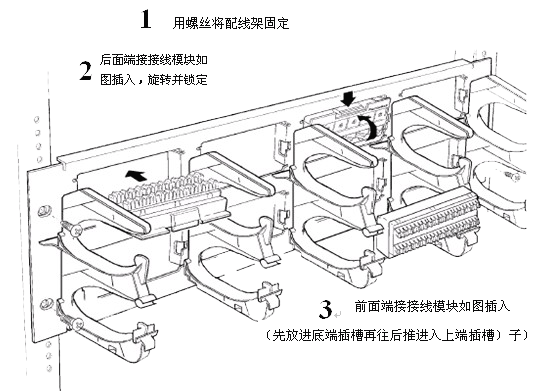

1. 用螺丝将配线架固定
2. 后面端接接线模块如图插入，旋转并锁定
3. 前面端接接线模块如图插入（先放进底端插槽再往后推进入上端插槽）
注意事项：
a. 让每排模块的电缆从机架的不同侧进入，这样电缆分布均衡。
b. iPatch GS3 模块化配线架使用与1100 GS3配线架相同的接线方法。欲了解系统安装说明请参考iPatch Rack Manager & Network Manager Guide 。
c. 从后面接线时，应遵守1100 GS3配线架说明。

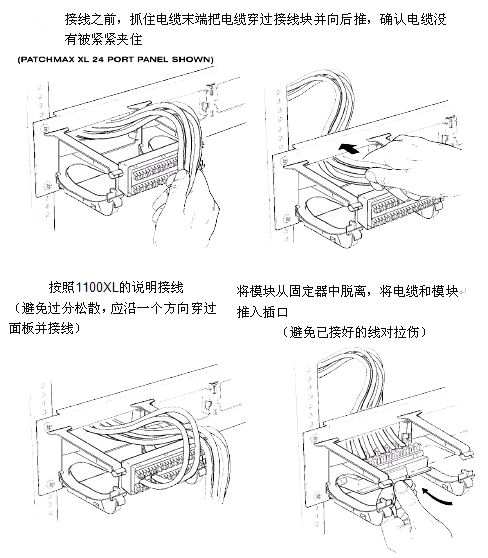

4. 接线之前，抓住电缆末端把电缆穿过接线块并向后推，确认电缆没有被紧紧夹住
5. 按照1100XL的说明接线（避免过分松散，应沿一个方向穿过面板并接线）
6. 将模块从固定器中脱离，将电缆和模块,推入插口（避免已接好的线对拉伤）
注意事项：
1. 跳线管理标准允许很小的弯折半径，但还是应该尽量避免。为获得较大的弯曲半径，可以将电缆放到最近的固定器之外。
2. 放置跳线时，确保露出模块的插销，确保走线没有跨过插销头，造成插销后面的电缆折叠或弯折。
