6类SL系列配线架、安普（AMP）1933796-2 六类非屏蔽24配线架（高度1U）
产品名称：6类SL系列配线架、安普（AMP）1933796-2 六类非屏蔽24配线架（高度1U）
产品型号：0-1375014-1、0-1375015-1、8-1933796-2
适用范围：主要是用以在局端对前端信息点进行管理的模块化的设备 .
产品标准：性能超过TIA/EIA 568B.2六类标准.
产品详细
产品性能

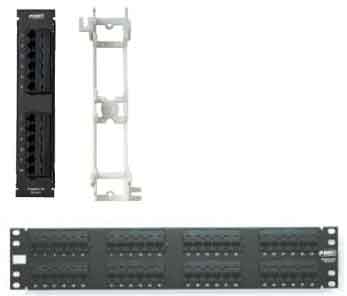

6类SL系列配线架，提供从12口到96口的多种端口数量可供用户灵活选择,SL的设计提供更高端口密度
性能超过TIA/EIA 568B.2六类标准
配线架作为布线系统的一部分进行设计生产与测试认证
通用线序标签支持T568A和T568B端接线序
获UL认证
提供标签与嵌入式图标、便于标注与管理
| 产品描述 | 产品编码 |
| 12口,使用89D架垂直安装 | 0-1375013-1 |
| 24口,高度1U | 0-1375014-1 |
| 48口,高度2U | 0-1375015-1 |
| 96口,高度4U | 0-1375016-1 |
| 高度:1U=1.75"(4.45cm) | |
| 六类配线架性能参数 | ||||||||
| 六类配线架性能参数表（超过TIA/EIA-568B.2-1六类标准） | ||||||||
| Freq. MHz | Insertion Loss. dB | Return LOSS, dB | NEXT, dB | FEXT, dB | ||||
| Spec | AMP | Spec | AMP | Spec | AMP | Spec | AMP | |
| 1 | 0.1 | 0.02 | 30 | 52.4 | 75 | 84.8 | 75 | 83.7 |
| 4 | 0.1 | 0.02 | 30 | 53.7 | 75 | 80.3 | 71.1 | 74.8 |
| 8 | 0.1 | 0.02 | 30 | 55.3 | 75 | 77.4 | 65 | 69.4 |
| 10 | 0.1 | 0.03 | 30 | 56.1 | 74 | 76.4 | 63.1 | 67.5 |
| 16 | 0.1 | 0.03 | 30 | 57.6 | 69.9 | 72 | 59 | 62.9 |
| 20 | 0.1 | 0.04 | 30 | 59.3 | 68 | 71.9 | 57.1 | 61.7 |
| 25 | 0.1 | 0.04 | 30 | 59.4 | 66 | 69.1 | 55.1 | 59.8 |
| 31.25 | 0.11 | 0.05 | 30 | 56.8 | 64.1 | 67.7 | 53.2 | 58.2 |
| 62.25 | 0.16 | 0.06 | 28 | 42.3 | 58.1 | 61.5 | 47.2 | 52.6 |
| 100 | 0.2 | 0.06 | 24 | 33.2 | 54 | 57.7 | 43.1 | 48.7 |
| 200 | 0.28 | 0.06 | 18 | 21.2 | 48 | 52.5 | 37.1 | 42.2 |
| 250 | 0.32 | 0.1 | 16 | 17.4 | 46 | 47.9 | 35.1 | 40.1 |
| 使用寿命： | 外 -- -- -- 壳 ：polyphenylene oxide,94V-0 rated | |||||||
| 模块插座： 750插接 | 110打线端口：polycarbonate, 94V-rated | |||||||
| 打线端口： 200次端接 | 插 座 触 点： 磷铜，接触表面局部有1.27μm厚的 | |||||||
| 材 -- -- 料： | 镀金层，焊接部位有1.27μm厚的镀 | |||||||
| 面 -- -- 板： 铝板，经阳极化处理，黑色 | 镍层和3.81μm厚的锡铅合金层 | |||||||
| （1375013和1375016） | 面板的厚度 ：.473 – 1.600 mm[.058 - .063”] | |||||||
| 钢板，表面有粉末涂层，黑色 | 认 -- -- -- 证 ：UL 认证文件编号E81956 | |||||||
| （1375014和1375015） | ||||||||
