产品型号:D8PS-5ft、D8PS-7ft、D8PS-9ft、D8PS-DG-7FT、D8PS-DG-9FT、UNC5-GY-5FT、UNC5-GY-7FT、UNC5-GY-9FT
适用范围:用于配线间内的信号分配,工作区内信息点的连接 .
产品标准:ISO/IEC11801 及TIA/EIA-568B 标准.

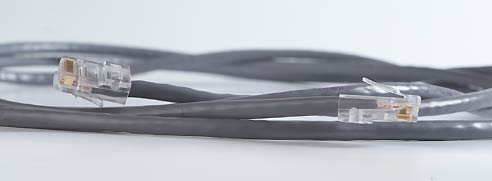

作为PowerSUM解决方案的组成部分,高性能的D8PS,传输指标超越了TIA/EIA和ISO/IEC对Cat5e/ClassD的等级要求,它采用专利设计的防松脱插头,拥有多种颜色和长度的型号,提供了良好的电气性能和连接稳定性。
数据跳线采用14位编码方式代替原有9位公共码命名。因此,可以自由组合各种接头,跳线线缆类型,颜色和长度。
主要物理参数:
接触材料:磷青铜
接触点电镀:2.54微米镍芯上镀金1.27微米
插拔次数:大于750次
工作温度:14°F到140°F(-10℃ 到60℃)
标准等级:5e类
产品型号 | 详细描述 | 公共码 |

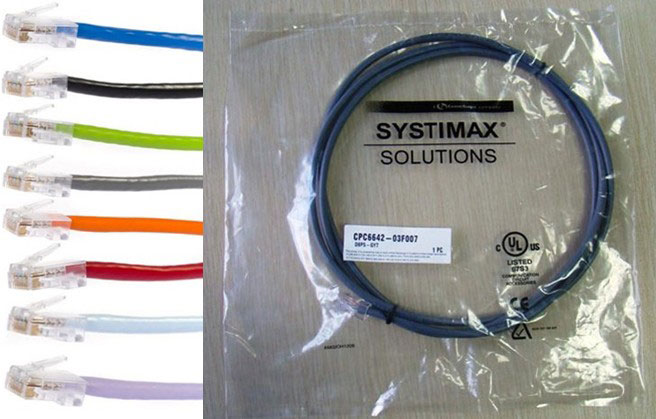

D8PS-5ft | 5ft.(1.5m)灰色 | CPC6642-03F005 |
D8PS-7ft | 7ft.(2.1m)灰色 | CPC6642-03F007 |
D8PS-9ft | 9ft.(2.7m)灰色 | CPC6642-03F009 |
铜缆跳线跳线命名规则:CPC编码 | ||||||||
CPC | a | b | C | d | e | f | g | hhh |
一端接头 | 另一端接头 | 线缆类型 | 配线方案 | 六类模块颜色 | 跳线颜色 | 单位 | 长度 | |
1 MGS500 Jack | 1 MGS500 Jack | 1 1074E GS3 4对 | 1 TIA 568A标准 | 0 无应用 | 1 黑色 | F 英尺 | 001 1 | |
2 MGS400 Jack | 2 MGS400 Jack | 2 3071B 低压无卤 | 2 TIA 568B标准 | 1 黑色 | 2 蓝色 | M 米 | 002 2 | |
3 GS8E RJ45 | 3 GS8E RJ45 | 3 1095 Solidw/Bisector | 3 1X4,2X3 对 | 2 蓝色 | 3 灰色 | … | ||
5 VisiPatch® | 5 VisiPatch® | 4 1074D 4对(多股) | (交叉跳线) | 3 灰色 | 4 绿色 | 050 50 | ||
6 D8PS RJ45 | 6 D8PS RJ45 | 5 1074D 2对(多股) | 4 绿色 | 5 象牙色 | … | |||
铜 | 7 X10D/RJ45 | 7 X10D/RJ45 | 6 1074D 1对(多股) | 5 象牙色 | 6 橙色 | 100 100 | ||
8 110GS | 8 110GS | 7 2071B 阻燃 | 6 橙色 | 7 红色 | ||||
缆 | 9 Keyed GS8E | 9 Keyed GS8E | 8 1071B 非阻燃 | 7 红色 | 8 白色 | |||
C GS8E-IP-C | C GS8E-IP-C | 9 3074B 低烟无卤(多股) | 8 白色 | 9 黄色 | ||||
跳 | D GS8E-IP-D | D GS8E-IP-D | D 3095 LSZH X10D Solie | 9 黄色 | A 暗黑色 | |||
E MPS100E Jack | E MPS100E Jack | E 3075A LSAH Solie | B 浅紫色 | |||||
线 | F VisiPatch 360 | F VisiPatch 360 | F 2095 Solid Plenum | C 暗蓝灰 | ||||
G GS10FTP | G GS10FTP | G 1091 Solid Non Plenum | Z 暗蓝色 | |||||
H 2091 Solie Plenum | 1074D | |||||||
I 3091 Solie LSZH | ||||||||
J 1291 FTP | ||||||||
K 2291 FTP | ||||||||
L 3291 FTP | ||||||||
SYSTIMAX铜缆跳线采用14位字母和数字的编码方式命名。因此,可以自由组合各种接头、跳线类型、颜色和长度。通过这种14位的命名方式,可以快速确定所需要的跳线类型和准确名称。 举例:GigaSPEED XL RJ45到RJ45的数据跳线、PVC外皮、568B接线标准、红色、7英寸的跳线名称编码:CPC331207F007 |
