康普超五类网线5EN5-l GRAYCPK参数说明
时间：2012-5-10编辑：upit阅读：4677次

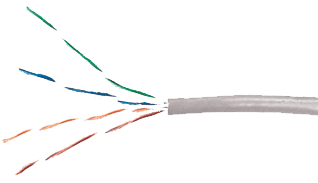

产品全称：康普超五类非屏蔽网线
产品共公码：8460714/10
产品型号：5EN5-i GRAY CPK
产品介绍

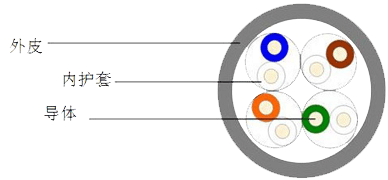

使用材料
导体材料: 无氧铜
绝缘材料：聚烯烃
护套材料：聚氯乙烯
尺寸
电缆长度：305米/1000英尺
电缆重量:19.60磅
导体线径：5.207毫米
护套厚度：0.599毫米
电气规格
线缆类别：5E 超五类非屏蔽
最大直流电阻：5%
直流电阻： 9.38 ohms/100米
延迟偏移：15纳秒
互电容 ：5.6 nF/100米@ 1千赫
标称传播速度（NVP）：69％
工作频率，最大：200兆赫
工作电压，最大：80伏
传输标准：ANSI/YIA-568-C.2 CENELEC EN 50288-3-1 | ISO/IEC 11801标准的D类
电介质强度，最低：1500 VAC 2500 VDC
注意：所有电气传动测试包括扫频测量
环境规格
环境空间：非阻燃
火焰试验方法：医药
安装温度：0℃至+60℃（+32℉至+140℉）
工作温度：-20℃至+60℃（-4℉至+140℉-）
一般规格
品牌：康普Uniprise
电缆类型：超五类
电缆类型：U/UTP（非屏蔽）
线对数量：4
护套颜色：灰色
导体规格，单股：24线规
导体类型，单股：固体
导体数量：8
包装形式：盒
产品编号：5EN5-I GRAY CPK
机械规格
拉张大，最大：|25磅11公斤
认证
机构 分类
符合RoHS 2002/95/EC 兼容
通过ISO 9001:2008 设计,制造和/或分布根据这一质量管理体系
| 电气性能参数 | ||||||||||||||||
| CS | 康普 | |||||||||||||||
| std | 标准(ANSI/TIA-568) | |||||||||||||||
| IL | 插入损失近端串扰（db/100m） | PSACR | 功率总和衰减串扰比近端串扰（db/100m） | |||||||||||||
| NEXT | 近端串扰（db/100m） | ACRF | 衰减串扰比 - 远端近端串扰（db/100m） | |||||||||||||
| ACR | 衰减串扰比近端串扰（db/100m） | PSACRF | 功率总和衰减串扰比-远端近端串扰（db/100m） | |||||||||||||
| PSNEXT | 近端串扰功率总和近端串扰（db/100m） | . | RL | 回波损耗（dB） | ||||||||||||
| 频率 | IL | NEXT | ACR | PSNEXT | PSACR | ACRF | PSACRF | RL | ||||||||
| MHz | CS | Std | CS | Std | CS | Std | CS | Std | CS | Std | CS | Std | CS | Std | CS | Std |
| 1 | 2 | 2 | 65.3 | 65.3 | 63.3 | 63.3 | 62.3 | 62.3 | 60.3 | 60.3 | 63.8 | 63.8 | 60.8 | 60.8 | 20 | 20 |
| 4 | 4.1 | 4.1 | 56.3 | 56.3 | 52.2 | 52.2 | 53.3 | 53.3 | 49.2 | 49.2 | 51.8 | 51.8 | 48.8 | 48.8 | 23 | 23 |
| 8 | 5.8 | 5.8 | 51.8 | 51.8 | 46 | 46 | 48.8 | 48.8 | 43 | 43 | 45.7 | 45.7 | 42.7 | 42.7 | 24.5 | 24.5 |
| 10 | 6.5 | 6.5 | 50.3 | 50.3 | 43.8 | 43.8 | 47.3 | 47.3 | 40.8 | 40.8 | 43.8 | 43.8 | 40.8 | 40.8 | 25 | 25 |
| 16 | 8.2 | 8.2 | 47.2 | 47.2 | 39 | 39 | 44.2 | 44.2 | 36 | 36 | 39.7 | 39.7 | 36.7 | 36.7 | 25 | 25 |
| 20 | 9.3 | 9.3 | 45.8 | 45.8 | 36.5 | 36.5 | 42.8 | 42.8 | 33.5 | 33.5 | 37.8 | 37.8 | 34.8 | 34.8 | 25 | 25 |
| 25 | 10.4 | 10.4 | 44.3 | 44.3 | 33.9 | 33.9 | 41.3 | 41.3 | 30.9 | 30.9 | 35.8 | 35.8 | 32.8 | 32.8 | 24.3 | 24.3 |
| 31.3 | 11.7 | 11.7 | 42.9 | 42.9 | 31.2 | 31.2 | 39.9 | 39.9 | 28.2 | 28.2 | 33.9 | 33.9 | 30.9 | 30.9 | 23.6 | 23.6 |
| 62.5 | 17 | 17 | 38.4 | 38.4 | 21.4 | 21.4 | 35.4 | 35.4 | 18.4 | 18.4 | 27.9 | 27.9 | 24.9 | 24.9 | 21.5 | 21.5 |
| 100 | 22 | 22 | 35.3 | 35.3 | 13.3 | 13.3 | 32.3 | 32.3 | 10.3 | 10.3 | 23.8 | 23.8 | 20.8 | 20.8 | 20.1 | 20.1 |
| 155 | 28.1 | 32.4 | 4.4 | 29.4 | 1.4 | 20 | 17 | 18.8 | ||||||||
| 200 | 32.4 | 30.8 | -1.6 | 27.8 | -4.6 | 17.8 | 14.8 | 18 | ||||||||
