康普六类屏蔽模块安装说明指南
时间：2012-5-5编辑：upit阅读：8121次
康普六类屏蔽模块MFP420端接步骤
1、准备好电缆并插入线对：橙、绿线对布线于左侧，蓝、棕线对布线于右侧
2、拉紧线对使护套端接底部
3、线对必须在没有交叉和重新排列的情况下直接进入入口
注意：从电缆的一端，绿色及棕色线对穿入孔内，从电缆的另一端，橙色及蓝色线对穿入孔内
4、第一种情况：如果底部线对端接至前方位置
a、把底部线对固定在适当位置并松开线对准备好
b、把底部线对紧紧地拉如槽口
第二种情况：如果底部线对端接在后方位置
a、首先– 通过分割器向后紧拉线对
b、把底部线对固定在适当位置并松开线对准备好
c、把底部线对紧紧地拉入槽口

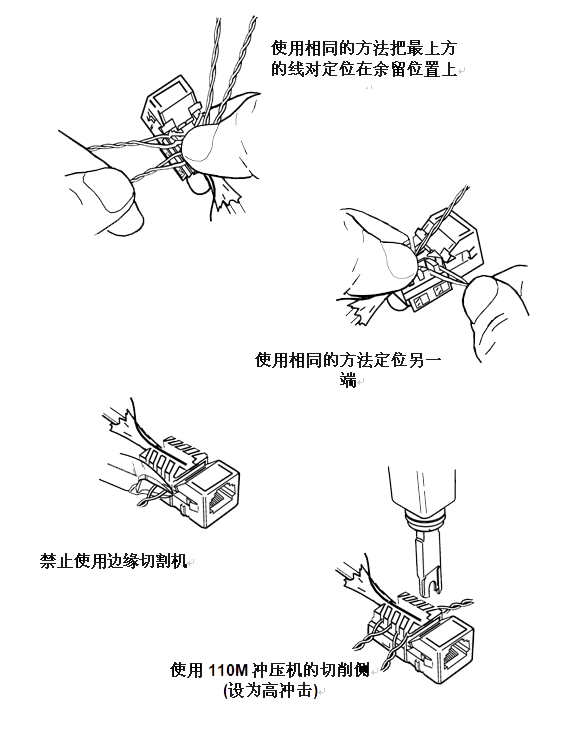

5、使用相同的方法把最上方的线对定位在余留位置上
6、使用相同的方法定位另一端
7、禁止使用边缘切割机
8、使用110M 冲压机的切削侧(设为高冲击)
9、使用一个小螺栓起子把金属箔线推入接地接触槽内，将金属箔线绕在分割器上
10、修剪金属箔线，嵌入底部外壳
11、从后端插销嵌入顶部外壳
12、如有需要，修剪金属箔
注意：请检查修剪时金属箔线未拉出、必须在电缆护套和重叠金属箔靠近连接头后端的情况下进行端接，这样它们可在内侧端接至外壳的顶部和底部，检查接缝确定顶部及底部外壳正确地封盖于连接头上。
13、接缝应平整且重叠边缘应隐蔽
