康普超五类配线架安装指南
时间：2011-11-21编辑：upit阅读：8875次

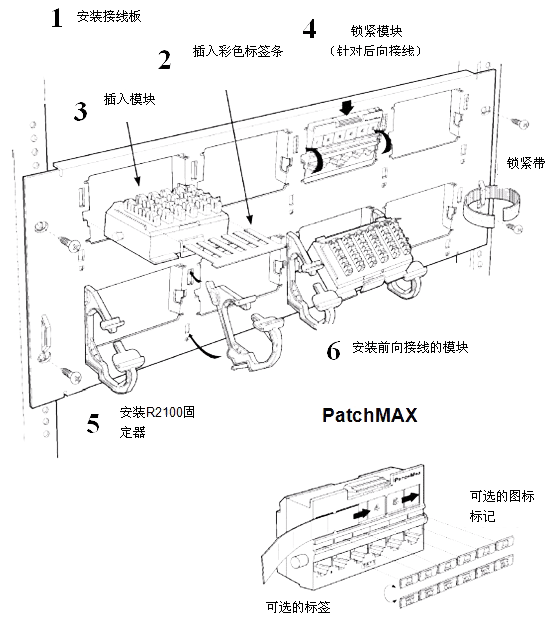

康普超五类配线架PowerSUM PatchMAX安装步骤：图1
1.安装配线架支架板，固定于机架上
2.插入彩色打线标签条（可选图标标签及标签）
3.装入六口配线架模块
4.锁紧模块（针对后向接线）
5.安装白R2100固定器
6.安装前向接线的模块
康普超五类配线架PowerSUM PatchMAX接线方法：图2
7.用线管理器扣住尾线，按打线色谱打好线
8.锁住R220固定器
9.保持线束理好线
康普超五类配线架PowerSUM PatchMAX接线方法注意细节：图3
10.后视图-排列松散以备前向接线
11.后视图-后向接线收紧排列
CommScope超五类配线架实物效果:图4
