产品型号:ADSS
适用范围:适用于高压输电线路电力通信系统,大跨距,环境恶劣或邮电跨越大江大河、崇山峻岭地形复杂地带.
产品标准:ADSS 光缆遵循 IEEE P 1222 技术标准,同时符合 IEC 60794-1 之标准.
产品描述

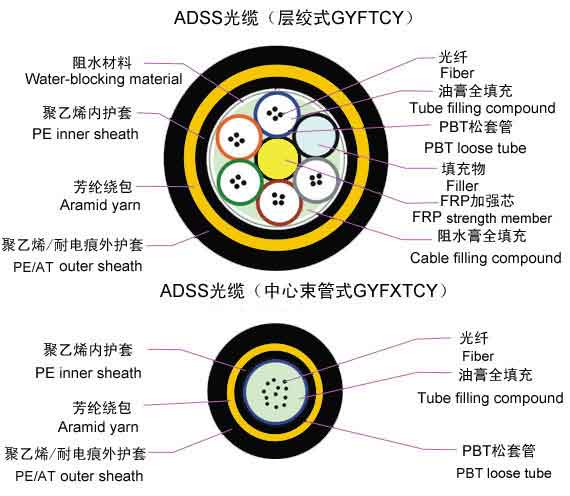

ADSS 光缆采用松套层绞式结构,将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管(和填充绳)围绕非金属中心加强芯(FRP)绞合成紧凑的缆芯,缆芯的缝隙充以阻水油膏。缆芯外挤制聚乙烯(PE)内护套,然后绞合起加强作用的芳纶,最后挤制聚乙烯(PE)外护套或耐电痕(AT)外护套。
产品应用
ADSS 光缆的设计充分考虑了电力线路的实际情况,适用于不同等级高压输电线路。对于10kV 和 35kV 的电力线路可采用聚乙烯(PE)护套;对于110kV 和 220kV 的电力线路则必须通过计算电场场强分布来确定光缆挂点并采用耐电痕(AT)外护套。同时,精心设计芳纶的用量和完善的绞合工艺以满足不同跨距的应用要求。
产品特点
可不断电架设
采用AT护套,耐电痕性能优越
重量轻、缆径小,减少了冰凌、风力影响和对塔架、支撑物的负荷
跨距大,最大跨距超过1000m
储存、使用温度: -40℃ 至 + 70℃
具有优异的抗拉性能和温度特性
预期寿命可达30年
光学特性
- | G.652 | G.655 | 50/125μm | 62.5/125μm | |
. | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km |
衰减 | @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km |
(+20℃) | @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - |
. | @1550nm | ≤0.22 dB/km | ≤0.23dB/km | - | - |
带宽(A级) | @850nm | - | - | ≥500 MHz·km | ≥200 MHz·km |
@1300nm | - | - | ≥1000 MHz·km | ≥600 MHz·km | |
数值孔径 | - | - | 0.200±0.015NA | 0.275±0.015NA | |
光缆截止波长 | ≤1260nm | ≤1480nm | - | - |
参考外径mm | 参考量kg/km | 推荐日常最大 工作张力kN |
最大允许 工作张力 |
断裂强度kN | 抗拉元件截 面积mm2 |
弹性模量 kN/mm2 |
热膨胀系数 ×10 |
|
PE外护 | AT外护 | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 |
15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 |
16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 |
17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 |
17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
