中心束管式轻铠光缆GYXTW
产品名称：中心束管式轻铠光缆GYXTW
产品型号：GYXTW
适用范围：长途通信、局间通信，较适合南方地区.
产品标准：GYXTW 光缆符合 YD/T 769-2003 标准.
产品详细
产品描述
GYXTW中心束管式光缆中心套管内装的多根光纤，并充满油膏，松套管外纵包阻水带和轧纹钢带、外护套采用优质黑色聚乙烯，在护套内平行对称设置两根圆钢丝。该光缆全截面阻水，结构紧密、外径小、重量轻、具有良好的机械性能，低损耗、低色散、适用于数字或模拟传输通信系统的架空、管道和直埋敷设。
产品特点
外径小，重量轻，施工方便
光纤余长控制稳定
成缆后，光纤的附加衰减近乎于零，色散值无变化
环境性能优良
适用敷设方式
架空

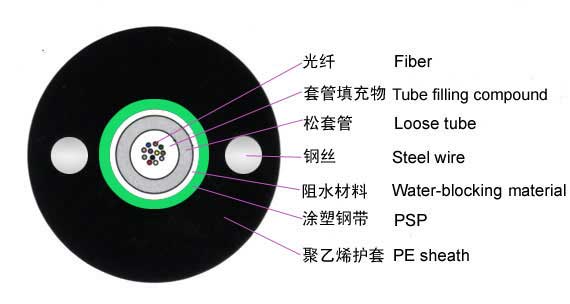

结构特征
中心松套管保护一次涂覆光纤
光纤集中在缆的中心，加强件分布在光缆护层中的两侧
钢带与缆心之间设有阻水层
双面覆塑皱纹钢带-聚乙烯粘结外护套
双钢丝平行加强
性能特点
优良的阻水层，具有良好的抗渗水能力
钢带粘接外护套及金属加强，张力性能优良
储存、使用温度: -40℃ 至 + 70℃
束管中心式设计，光纤在光缆的抗侧向力中所受的影响减至最小
注：可按用户要求设计成排非金属结构
如：GYXTW
光学特性
| - | G.652 | G.655 | 50/125μm | 62.5/125μm | |
| . | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km |
| 衰减 | @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km |
| (+20℃) | @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - |
| . | @1550nm | ≤0.22 dB/km | ≤0.23dB/km | - | - |
| 带宽(A级) | @850nm | - | - | ≥500 MHz·km | ≥200 MHz·km |
| @1300nm | - | - | ≥1000 MHz·km | ≥600 MHz·km | |
| 数值孔径 | - | - | 0.200±0.015NA | 0.275±0.015NA | |
| 光缆截止波长 | ≤1260nm | ≤1480nm | - | - | |
| 光缆型号 | 光缆芯数 | 光缆直径（MM） | 光缆重量（Kg/KM） | 允许张力（N） | 允许侧压力 （N/100MM） |
弯曲半径（MM） | |||
| 短期 | 长期 | 短期 | 长期 | 静态 | 动态 | ||||
| GYXS/GYXTW-2~12 | 2~12 | 10 | 105 | 600 | 1500 | 300 | 1000 | 10D | 20D |
| GYXS/GY XTW-2~12 | 2~12 | 10.6 | 124 | 1000 | 3000 | 1000 | 3000 | 10D | 20D |
| GYXS/GY XTW-14~24 | 14~24 | 12.5 | 149 | 1000 | 3000 | 1000 | 3000 | 10D | 20D |
| GYXS/GY XTW-26~36 | 26~36 | 14 | 190 | 1000 | 3000 | 1000 | 3000 | 10D | 20D |
| GYXS/GY XTW-38~48 | 38~48 | 15 | 216 | 1000 | 3000 | 1000 | 3000 | 10D | 20D |
